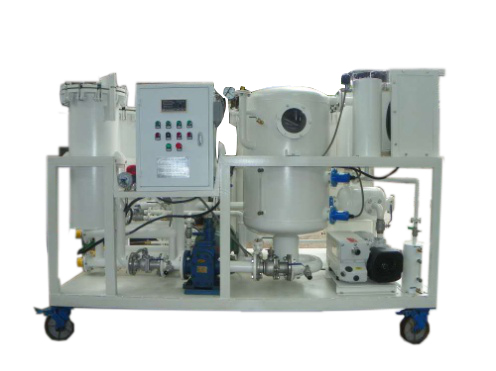

真空濾油機，是一種過濾變壓油中固體雜質、水分，改善油質性能、提高變壓器油的絕緣強度的機械設備。

　　（一）工作原理

　　濾油機工作時,油液在內外複壓差的作用下經入口進入初濾器，大顆粒雜質被濾除，油液經多級遠紅外加熱後，進入特製個性化的真空分離器中，在真空分離器中先形成霧狀，再形成膜狀，使其在真空中的接觸麵積擴大為原來的數百倍，油中的水分在高熱、高真空度、大表麵，高抽速的條件下得到快速汽化並由真空係統排出。

　　由真空分離器上部排出的水蒸氣，首先經冷凝器降溫除濕後，進入冷卻器中再次冷卻，冷凝水進入儲水器中排出，經兩次冷凝除濕後的氣體，由真空泵排向空氣中。

　　（根據油水沸點不同的原理，在負壓中可在相對低的溫度將廢舊油液中的水分蒸發分離排除）

　　真空分離器中經真空汽化脫水後的幹燥油液，經輸油泵由負壓轉為正壓，經過濾後，淨油從出油口排出，完成整個淨油過程。

　　操作步驟

　　1. 在開啟濾油機之前，應將真空度及控製溫度進行設定。根據所處地海拔位置的不同，對電接點真空表真空度在-0.07 ～ 0.092Mpa之間進行設置，溫控儀的溫度一般調定在50 ～ 65℃。

　　2. 開啟真空泵進氣管上的閥門，並啟動真空泵，注意觀察真空度上升的情況。

　　3. 當真空度達到已設定的真空度時，電接點導通；進油電磁閥自動開啟，即開始進油，同時也打開出油閥，等待由紅外液位控製器控製的油泵自動開啟後，進出油達到平衡即可開啟加熱器，加熱器為手動開啟溫控儀自動控製加熱與否。(注意：加熱器的使用受溫控儀設定值和進油電磁閥的雙向控製，即必須同時滿足此兩條件時，加熱器才投入使用，就是不可無油幹燒加熱器)

　　(二)停機

　　當油處理完畢或者中途需要停止運行時：

　　1. 將加熱器溫控儀旋鈕旋至“0”即可停止加熱。

　　2. 停止加熱後，在不加熱的狀態下，油液繼續循環運行5-10分鍾。

　　3. 關閉真空泵電源，真空泵停止運行後，打開排氣閥解除真空。

　　4. 再按動油泵按鈕，將真空罐中的餘油排盡後，關閉油泵。

　　5. 若遇緊急情況，可按下緊急停機按鈕，濾油機停止運行；若要重新開機，必須按順時針方向旋轉緊急停機按鈕，才能開啟所有控製按鈕。

　　6. 打開冷卻器下部閥門，放掉冷卻器中的殘油或水份，放後要關閉閥門，以便下次使用。
